U-Profilstahl UNP – warmgewalzt
UNP 80 bis UNP 200 in S235JR und S355J2 – millimetergenauer Zuschnitt ohne Mindestabnahme

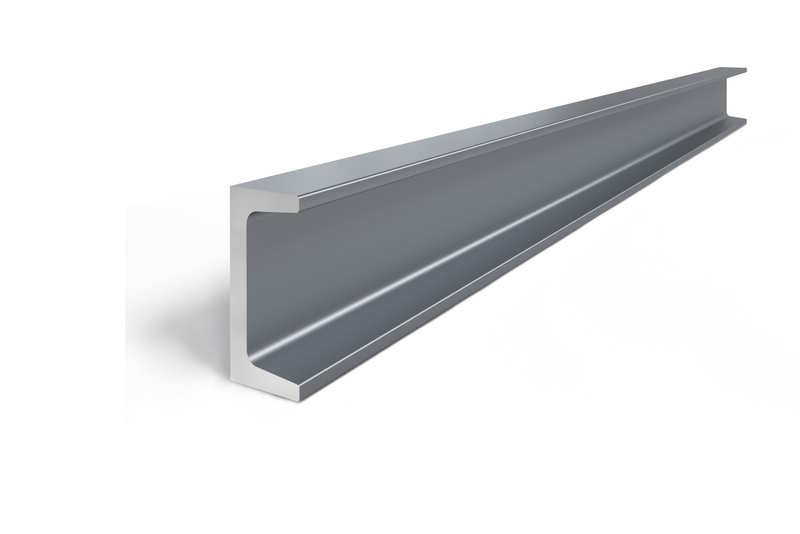

Was ist U-Profilstahl (UNP)?
U-Profile der UNP-Reihe – auch UPN-Profil genannt – sind warmgewalzte Konstruktionsprofile mit U-förmigem Querschnitt. Kennzeichnend sind die nach innen geneigten inneren Flanschflächen. Die Zahl hinter der Bezeichnung ist immer die Profilhöhe in Millimetern: UNP 80 steht also für ein Profil mit 80 mm Höhe.
Eingesetzt werden U-Profile überall dort, wo hohe Lasten bei überschaubarem Gewicht aufgenommen werden sollen – als Riegel und Pfetten im Stahlbau, als Maschinenrahmen, als Treppenwange oder im Vorrichtungs- und Anhängerbau. Wir führen UNP 80 bis UNP 200 in den Werkstoffen S235JR und S355J2 und schneiden jedes Profil millimetergenau auf Ihr Wunschmaß zu – ohne Mindestabnahme.
Profilreihe und Abmessungen
(Maße nach DIN 1026-1)
- Geneigte innere Flanschflächen
- UNP 80: 80 × 45 mm, Steg 6 mm
- UNP 200: 200 × 75 mm, Steg 8,5 mm
- Grenzabmaße nach DIN EN 10279
- Bezeichnung = Profilhöhe in mm
Werkstoff und Lieferzustand
(nach DIN EN 10025)
- S235JR (1.0038) – Standard für allgemeine Konstruktionen
- S355J2 – höhere Streckgrenze bei gleicher Geometrie
- Lieferzustand +AR: warmgewalzt, ohne besondere Behandlung
- Oberfläche schwarz, ungebeizt
- Beide Werkstoffe gut schweißgeeignet
Verarbeitung und Oberfläche
(Hinweise aus der Praxis)
- Gut schweiß-, bohr- und schraubbar
- Schwarze Walzhaut ab Werk
- Leichter Flugrost ist herstellungsbedingt und kein Mangel
- Vor Lackieren oder Verzinken Walzhaut entfernen
- Zuschnitt millimetergenau im Konfigurator

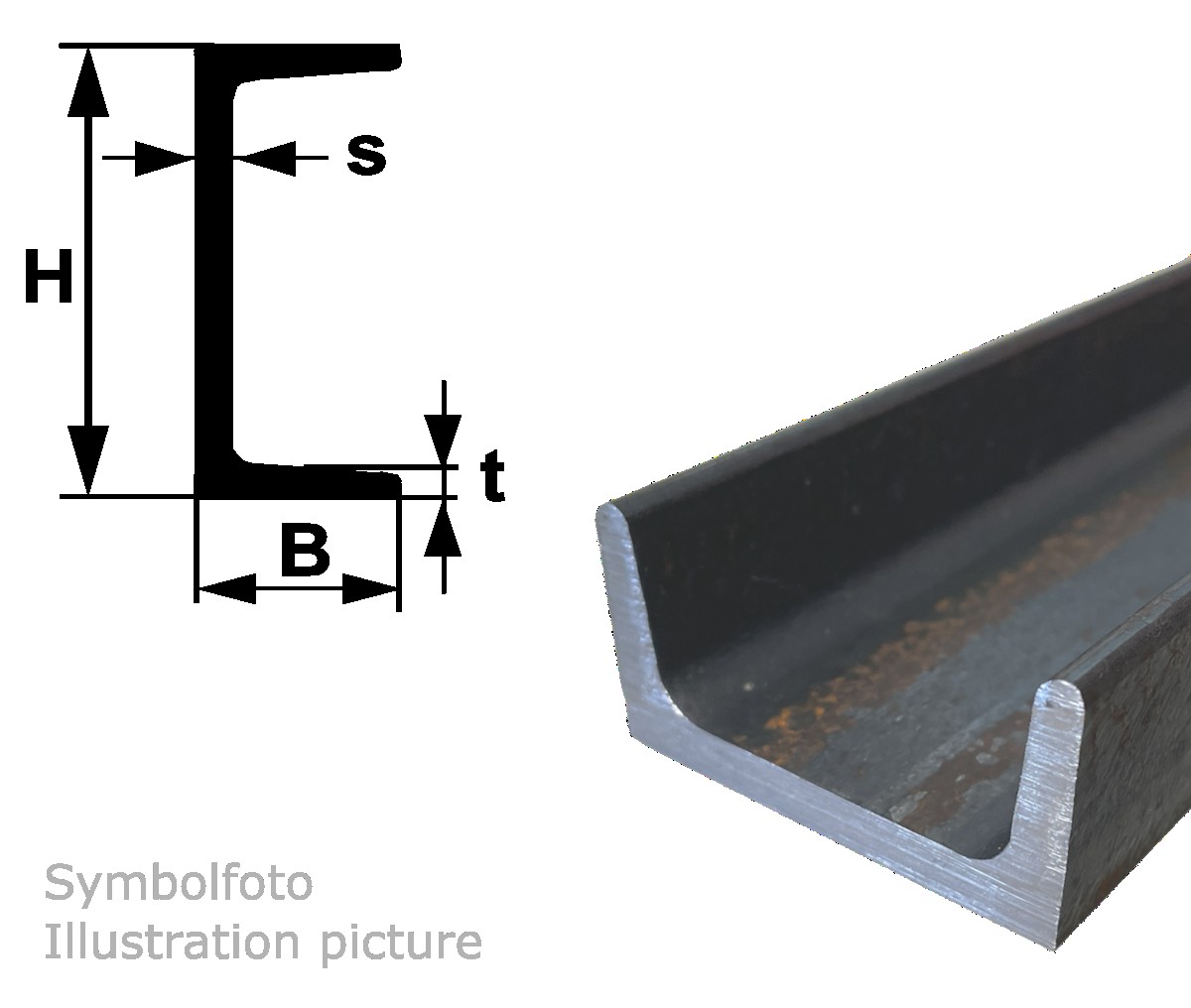

UNP-Maßtabelle: Abmessungen im Überblick
Bei U-Profilen der UNP-Reihe wachsen Breite, Stegdicke und Flanschdicke fest mit der Höhe mit. Maße nach DIN 1026-1, Grenzabmaße nach DIN EN 10279.
| Profil | Höhe H | Breite B | Stegdicke s | Flanschdicke t |
|---|---|---|---|---|
| UNP 80 | 80 mm | 45 mm | 6 mm | 8 mm |
| UNP 100 | 100 mm | 50 mm | 6 mm | 8,5 mm |
| UNP 120 | 120 mm | 55 mm | 7 mm | 9 mm |
| UNP 140 | 140 mm | 60 mm | 7 mm | 10 mm |
| UNP 160 | 160 mm | 65 mm | 7,5 mm | 10,5 mm |
| UNP 180 | 180 mm | 70 mm | 8 mm | 11 mm |
| UNP 200 | 200 mm | 75 mm | 8,5 mm | 11,5 mm |
Alle Größen führen wir in S235JR+AR, die Höhen bis UNP 160 zusätzlich in S355J2+AR.
Einsatzbereiche
Stahlbau und Tragwerke: Riegel, Pfetten, Auflager und Rahmenkonstruktionen – das klassische Einsatzfeld des UNP-Profils.
Maschinen- und Anlagenbau: Maschinenrahmen, Grundgestelle und Führungen, bei denen der U-Querschnitt Steifigkeit und eine gerade Anschlussfläche verbindet.
Treppen und Geländer: Treppenwangen, Podeste und Umwehrungen; die Stufen lassen sich direkt in den U-Querschnitt einsetzen.
Werkstatt und Vorrichtungsbau: Schweißtische, Schwerlastregale, Hebezeuge – und der Fahrzeug- und Anhängerbau, wo U-Profile als Längs- und Querträger dienen.
Häufige Fragen zu U-Profilstahl (UNP)
Wofür steht UNP?
UNP bezeichnet die Reihe der warmgewalzten U-Profile mit geneigten inneren Flanschflächen nach DIN 1026-1. Die Zahl dahinter ist immer die Profilhöhe in Millimetern – UNP 120 heißt also 120 mm hoch. Gebräuchlich ist auch die Schreibweise UPN.
Was ist der Unterschied zwischen UNP und UPE?
Bei UNP sind die inneren Flanschflächen nach innen geneigt, bei UPE verlaufen sie parallel. UPE lässt sich dadurch leichter anschließen und verschrauben, UNP ist das klassische, breiter verfügbare Profil und bei gleicher Höhe meist günstiger.
Welche Größen führen Sie?
UNP 80 bis UNP 200 in S235JR+AR, die Höhen UNP 80 bis UNP 160 zusätzlich in S355J2+AR.
S235JR oder S355J2 – was nehme ich?
S235JR ist der Standard für allgemeine Konstruktionen. S355J2 hat eine höhere Streckgrenze bei identischer Geometrie – die Wahl, wenn höhere Lasten aufgenommen werden sollen oder das Profil bei gleicher Tragfähigkeit kleiner ausfallen darf.
Kann ich U-Profile schweißen?
Ja. Sowohl S235JR als auch S355J2 sind gut schweißgeeignet. Vor dem Schweißen sollte die schwarze Walzhaut im Nahtbereich entfernt werden.
Wie genau wird zugeschnitten?
Millimetergenau auf Ihr Wunschmaß. Die gewünschte Länge geben Sie direkt im Konfigurator auf der Artikelseite ein – eine Mindestabnahme gibt es nicht.
